Воздушные линии электропередачи протянулись через континенты, пересекая горы, равнины, тайгу и пустыни. Провода, несущие энергию, подвешены на опорах, которые ежедневно испытывают колоссальные нагрузки от собственного веса, ветровых порывов, гололёдных отложений и температурных перепадов. Среди множества конструкций, применяемых для этих целей, особое место занимают железобетонные опоры типа СК — конические стойки, изготовленные методом центрифугирования. Эти изделия стали стандартом для линий напряжением от 35 до 750 кВ, и их характеристики определяют надёжность энергоснабжения целых регионов. Понимание особенностей конструкции, маркировки и областей применения стоек СК важно для проектировщиков, строителей и специалистов, эксплуатирующих электросетевые объекты.
Что такое стойки СК и где они применяются

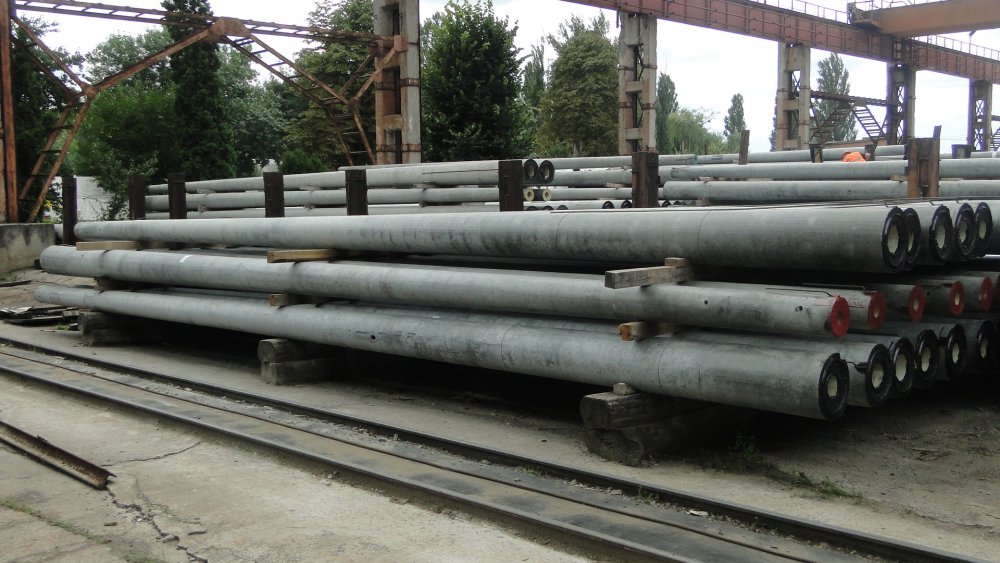

Стойка СК https://metenergo.com/catalog/sk/ представляет собой железобетонный стержень конической формы с круглым кольцевым сечением, сужающийся от основания к вершине. Аббревиатура расшифровывается как «стойка коническая», а технология производства — центрифугирование — придаёт изделию особые свойства. Такие стойки служат основным несущим элементом опор воздушных линий электропередачи, удерживая провода на проектной высоте и воспринимая нагрузки от траверс, изоляторов, арматуры, ветра, гололёда и собственного веса конструкции .
Область применения стоек СК охватывает широкий спектр энергетических объектов. Их используют при строительстве и реконструкции линий электропередачи напряжением от 35 до 750 кВ, в городских и сельских распределительных сетях, на промышленных площадках и объектах энергетики . Коническая форма помогает распределять усилия по высоте, а круглое кольцевое сечение с внутренней полостью уменьшает массу без снижения прочности . Стойки разрешены к работе на территориях с любыми погодными условиями, включая районы с расчётной температурой до −55 °C, зоны с высокой ветровой и гололёдной нагрузкой, а также сейсмически активные участки с интенсивностью до 9 баллов .
Железобетонные опоры на базе стоек СК выполняют несколько ключевых функций одновременно. Они воспринимают и передают на грунт механические нагрузки, обеспечивают нормативные изоляционные расстояния между токоведущими частями и землёй, создают пространственную жёсткость опор, а также служат базой для крепления траверс, изоляторов и вспомогательного оборудования . Именно от качества стоек зависит устойчивость всей линии и бесперебойность передачи электроэнергии.
Технология центрифугирования: как рождается прочность
Производство стоек СК основано на методе центрифугирования, который обеспечивает изделиям характеристики, недостижимые при обычном вибрировании бетонной смеси. Бетонная смесь заливается в вращающуюся форму, где под действием центробежных сил распределяется по стенкам, уплотняется и освобождается от избыточной воды и воздуха. Одновременно форма подвергается вибрационному воздействию, что усиливает эффект уплотнения . В результате бетон приобретает максимальную плотность, минимальное влагопоглощение и высокую водонепроницаемость.
Для изготовления стоек применяется тяжёлый бетон классов прочности на сжатие В30 и В40. Показатели морозостойкости и водонепроницаемости устанавливаются в зависимости от климатических условий эксплуатации: чем холоднее регион, тем выше требования. Для суровых условий морозостойкость достигает F150–F200, а водонепроницаемость — W6–W8 . Армирование выполняется высокопрочной предварительно напряжённой сталью, что придаёт конструкции трещиностойкость и способность выдерживать значительные изгибающие моменты .
Плотная структура бетона, полученная центрифугированием, обеспечивает стойкам СК высокую сопротивляемость вредным воздействиям окружающей среды. Влага, мороз, перепады температур и агрессивные грунтовые воды не разрушают материал так быстро, как это происходило бы с вибрированными изделиями. Срок службы таких опор при соблюдении норм эксплуатации достигает 50 лет, а для секционированных конструкций с улучшенными характеристиками бетона — не менее 70 лет .
Маркировка стоек СК: как читать технические обозначения
Каждая стойка СК имеет маркировку, в которой зашифрованы её ключевые характеристики. Понимание системы обозначений позволяет правильно подбирать изделия для конкретных проектов и избегать ошибок при закупке. Маркировка строится по принципу, установленному стандартами, и включает несколько групп символов .
Первая буквенная группа указывает на тип стойки. СК обозначает стойку коническую, СКУ — усиленную, СКЦ — коническую центрифугированную. Существуют также стойки со смешанным армированием (СС) и с ограниченным армированием (СО) . Далее следуют цифры, обозначающие длину стойки в дециметрах и толщину стенки в сантиметрах. Например, в маркировке СК 26.1 число 26 указывает на длину 26 000 мм, а цифра после точки — на сечение или толщину стенки.
Вторая цифровая группа обозначает порядковый номер несущей способности, которому соответствует определённый нормативный изгибающий момент. Каждому номеру соответствует своё значение:
- 1 — нормативный изгибающий момент 4,5 тс·м;
- 2 — 6,0 тс·м;
- 3 — 8,0 тс·м;
- 4 — 10 тс·м;
- 5 — 12 тс·м .
Буквенная группа в конце маркировки указывает на условия эксплуатации. Буква М обозначает возможность применения при температуре ниже −40 °C, К — для среды со среднеагрессивным воздействием на железобетон, Э — для участков постоянного тока. Стойки с индексом «О» (особые) предназначены для установки только на участках постоянного тока с повышенной электрической коррозией .
Примеры расшифровки марок
Рассмотрим несколько конкретных примеров, чтобы закрепить понимание системы обозначений. Маркировка СК 22.1-1.0 означает коническую стойку длиной 22 600 мм, сечением 1, первой несущей способности (нормативный изгибающий момент 4,5 тс·м) с напрягаемой арматурой класса 0 . Стойка СК 26.3-1.0 имеет длину 26 000 мм, сечение 3, первую несущую способность и также относится к категории изделий с определённым классом арматуры .
Встречаются и «старые» обозначения, которые всё ещё можно найти в проектной документации. Например, СК 6/12,8 расшифровывается как стойка коническая с нормативным изгибающим моментом 6 тс·м и длиной 12,8 метра. Усиленный вариант СКУ 8-25/12,8 обозначает стойку с изгибающим моментом 8 тс·м в плоскости, перпендикулярной оси пути, и 25 тс·м в плоскости анкеровки, при длине 12,8 метра . Знание этих нюансов помогает правильно интерпретировать документацию на объекты, построенные в разные периоды.
Конструктивные особенности и типоразмеры
Стойки СК выпускаются в нескольких типоразмерах, различающихся длиной, диаметром и несущей способностью. Наиболее распространённые длины составляют 22 600 и 26 000 мм, что соответствует маркировкам СК 22 и СК 26 . Диаметр стойки в нижней части (у основания) обычно составляет 650 мм, в верхней — около 410–500 мм в зависимости от модели . Такая коническая форма с сбегом примерно 1,5% обеспечивает оптимальное распределение нагрузок по высоте .
В верхней части стоек предусмотрены отверстия для крепления консолей, кронштейнов и других элементов контактной сети или линии электропередачи. Крепление осуществляется на закладных деталях, что обеспечивает надёжное соединение металлических конструкций с железобетонной стойкой. В нижней части располагаются сквозные отверстия диаметром 24 мм для вентиляции, снижающие влияние перепада температур между наружной и внутренней поверхностями .
Для предотвращения попадания влаги внутрь полости сверху и снизу стоек устанавливаются заглушки. Нижняя заглушка также увеличивает поверхность опирания опоры на грунт, что важно для устойчивости конструкции . На стойках СКЦ на расстоянии 9,6 метра от вершины наносится несмываемой краской линия условного обреза фундамента, выше которой указывается марка изделия .
Секционированные стойки: решение для сложных условий
Для удобства транспортировки и монтажа в труднодоступных районах применяются секционированные стойки. Они изготавливаются из отдельных секций, соединяемых болтами непосредственно на строительной площадке. Расположение узла соединения внутри опалубки позволяет избежать необходимости приварки внешнего фланца, при этом жёсткость отдельных частей увеличивается, что снижает повреждаемость при перевозке .
Использование высокопрочных канатов в качестве напрягаемой арматуры и бетона с улучшенными характеристиками (класс В60 вместо В40 или В30, водонепроницаемость W≥14, морозостойкость F≥400) повышает несущую способность и долговечность секционированных стоек. Такие конструкции могут применяться не только при новом строительстве, но и для замены повреждённых опор старых линий без изменения места их положения .
Преимущества железобетонных стоек СК перед альтернативами
Выбор материала и конструкции опор для линий электропередачи определяется комплексом факторов: стоимостью, долговечностью, эксплуатационными расходами и условиями окружающей среды. Железобетонные стойки СК обладают рядом преимуществ, которые делают их предпочтительным решением для большинства проектов.
Главное достоинство — повышенная стойкость к суровым природным явлениям. Бетон не поддерживает горение, не подвержен гниению, устойчив к коррозии и воздействию влаги. Предварительно напряжённая арматура обеспечивает высокую трещиностойкость, а центрифугированный бетон — морозостойкость и водонепроницаемость. Срок службы таких опор значительно превышает срок службы деревянных конструкций и сопоставим с металлическими, при этом стоимость железобетона ниже .
Среди других преимуществ стоек СК стоит выделить:
- высокую несущую способность при относительно небольшой массе, достигнутую за счёт кольцевого сечения и предварительного напряжения арматуры;
- сейсмостойкость, позволяющую применять опоры в районах с интенсивностью землетрясений до 9 баллов;
- экономичность по сравнению с металлическими опорами аналогичной несущей способности;
- стандартизацию и взаимозаменяемость, упрощающие проектирование и закупку;
- возможность установки на обычные и слабые грунты разного уровня агрессивности .
Металлические опоры, хотя и обладают меньшей массой, требуют регулярной антикоррозионной обработки и более дорогостоящего обслуживания. Деревянные опоры дешевле, но их срок службы ограничен, а несущая способность ниже. Железобетонные стойки СК занимают промежуточное положение по стоимости, превосходя альтернативы по долговечности и надёжности.
Монтаж и эксплуатация: ключевые аспекты
Установка стоек СК выполняется в соответствии с проектной документацией, учитывающей тип грунта, климатические нагрузки и схему опоры. Стойки могут устанавливаться непосредственно в грунт или на железобетонные фундаменты — подножники. Для линий с большой высотой подвески провода применяются цилиндрические железобетонные фундаменты диаметром 800 мм и длиной от 4 до 6,7 метра .
При монтаже важно обеспечить правильное положение стойки в пространстве: отклонение от вертикали не должно превышать допустимых значений, а закладные детали должны быть ориентированы в соответствии с проектом. Траверсы, изоляторы и арматура крепятся к стойке с помощью болтовых соединений через закладные элементы, что обеспечивает надёжность и возможность замены элементов без демонтажа всей опоры .
Эксплуатация стоек СК включает периодические осмотры на предмет появления трещин, сколов, коррозии арматуры и повреждений защитного покрытия. Особое внимание уделяется подземной части, где возможна коррозия под воздействием грунтовых вод и блуждающих токов. Для защиты от электрической коррозии на участках постоянного тока применяются специальные модификации стоек с двойной изоляцией .
Своевременное выявление дефектов и их устранение позволяют продлить срок службы опор и предотвратить аварийные ситуации. Регулярное техническое обслуживание линий электропередачи с железобетонными опорами обходится дешевле, чем обслуживание металлических конструкций, благодаря отсутствию необходимости в периодической окраске и антикоррозионной обработке.
Перспективы развития конструкций на базе стоек СК
Развитие технологий производства и материалов открывает новые возможности для совершенствования стоек СК. Применение бетонов более высоких классов прочности, улучшенных составов с повышенной водонепроницаемостью и морозостойкостью, а также новых типов арматуры позволяет увеличивать несущую способность и долговечность конструкций .
Секционированные стойки с болтовыми соединениями упрощают транспортировку и монтаж в труднодоступной местности, что особенно ценно при строительстве линий в горных и лесных районах. Возможность замены отдельных секций повреждённых опор без полного демонтажа снижает затраты на ремонт и сокращает сроки восстановительных работ .
Разработка новых серий опор с повышенной прочностью стоек и возможностью увеличения высоты подвески провода за счёт установки на цилиндрические фундаменты расширяет область применения железобетонных конструкций. Такие решения позволяют адаптировать существующие линии к возрастающим нагрузкам без полной реконструкции .
Железобетонные стойки СК остаются надёжной и проверенной основой для воздушных линий электропередачи. Их конструкция, отработанная десятилетиями эксплуатации, продолжает совершенствоваться, отвечая на вызовы современной энергетики: необходимость повышения надёжности, снижения затрат на обслуживание и адаптации к разнообразным климатическим условиям. Для специалистов, занимающихся проектированием и эксплуатацией электросетевых объектов, понимание характеристик и особенностей этих конструкций остаётся обязательным элементом профессиональной компетенции.
