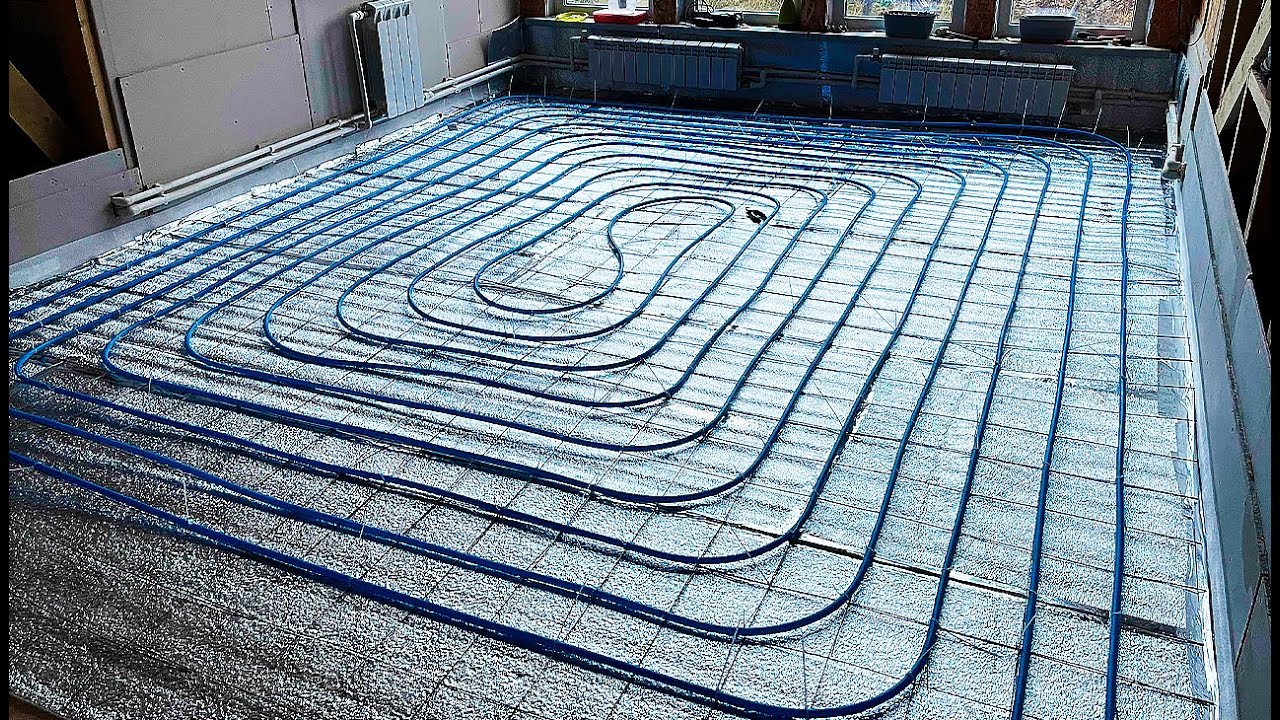

Тёплый пол работает незаметно, и именно поэтому ошибки в его проектировании остаются скрытыми до момента запуска. Одна из самых распространённых и дорогостоящих ошибок — чрезмерная длина одного контура. Когда петля трубопровода оказывается слишком длинной, система перестаёт работать в расчётном режиме: дальние участки остаются холодными, циркуляционный насос работает на пределе, а сама труба со временем превращается в накопитель шлама. Понимание допустимых границ какой должна быть максимальная длина контура теплого пола и причин их существования позволяет избежать этих проблем на этапе проектирования.
Физические ограничения: почему длину контура нельзя увеличивать бесконечно
Вода, проходящая по трубе, теряет тепло и давление. Чем длиннее путь, тем холоднее теплоноситель приходит в конечную точку петли и тем выше гидравлическое сопротивление. Эти два фактора — тепловой и гидравлический — определяют практические пределы длины контура.
Гидравлическое сопротивление растёт с увеличением длины трубы, количества поворотов и изгибов. При достижении определённого порога потери давления становятся настолько значительными, что насос не может обеспечить необходимый расход теплоносителя. Специалисты указывают, что потери давления в одной петле не должны превышать 20–25 кПа, иначе балансировка системы между контурами становится невозможной . Если контур длиннее допустимого, расход воды в нём падает, температура в конце петли снижается, а температурный градиент по поверхности пола увеличивается .
Существует и эффект «замкнутой петли»: при потерях давления около 20 кПа циркуляция через контур может полностью прекратиться, независимо от мощности насоса . Теплоноситель будет уходить в более короткие контуры с меньшим сопротивлением, оставляя длинную петлю без движения воды .
Практические значения длины для разных диаметров труб
Отраслевые рекомендации и технические руководства производителей сходятся в определении верхних границ длины контура. Эти значения варьируются в зависимости от диаметра трубы и типа системы.
Для наиболее распространённой в частном строительстве трубы диаметром 16 мм оптимальная длина контура составляет до 80 метров . Максимально допустимое значение — 100 метров, но при условии, что общая гидравлика системы позволяет насосу справляться с сопротивлением . При превышении 80 метров насос работает на пределе напора, расход теплоносителя падает, и система функционирует не на расчётных величинах .
Для трубы 20 мм верхняя граница выше — до 120–125 метров . Труба 18 мм допускает контур длиной до 120 метров, хотя на практике часто ограничиваются 80–100 метрами . Тонкие трубы 12 мм, применяемые в тонкослойных системах, имеют максимальную длину контура 100 метров при ограниченной площади нагрева .
Некоторые производители указывают собственные предельные значения. Для полибутиленовых труб максимальная петля составляет 120 метров, для металлопластиковых — 100 метров . Эти цифры отражают не только гидравлические, но и технологические особенности конкретных материалов.
- Труба 12 мм: максимальная длина контура до 100 метров .
- Труба 16 мм: оптимально до 80 метров, максимум 100 метров .
- Труба 18 мм: максимум 120 метров, практический предел 80–100 метров .
- Труба 20 мм: максимум 120–125 метров .
Почему длина всех контуров должна быть сопоставимой
Система тёплого пола с несколькими контурами работает как единый гидравлический комплекс. Если один контур значительно длиннее других, балансировка становится сложной или невозможной. Короткие петли будут получать больше теплоносителя, длинные — меньше, что приведёт к неравномерному прогреву помещений.
Специалисты рекомендуют проектировать контуры с длиной, близкой между собой, с допустимым разбросом в пределах 10–15 метров . На практике допускается разброс до 30–40%, но это усложняет настройку и снижает эффективность . Идеальная ситуация — когда все петли имеют одинаковую длину: система не требует сложной балансировки, и каждый контур получает расчётное количество тепла .
При проектировании важно учитывать не только длину трубы в самом помещении, но и транзитные участки от коллектора до начала петли и обратно. Эти отрезки также создают гидравлическое сопротивление и должны быть включены в расчёт .
Как площадь помещения определяет количество контуров
Ориентировочное правило связывает площадь обогрева с необходимым числом контуров. Для помещения площадью до 12–15 квадратных метров обычно достаточно одного контура. При площади от 15 до 25 квадратных метров рекомендуется два контура, а для помещений больше 25–30 квадратных метров — три и более .
Эти значения носят ориентировочный характер и зависят от шага укладки трубы. При шаге 100 мм на квадратный метр требуется около 10 метров трубы, при шаге 200 мм — примерно 5 метров . Соответственно, помещение площадью 20 квадратных метров при шаге 150 мм потребует около 133 метров трубы, что автоматически означает необходимость деления на два контура .
Крупные помещения с большой площадью остекления или высокими теплопотерями требуют более частого шага укладки в краевых зонах, что увеличивает общую длину трубопровода и количество контуров. В таких случаях проектирование ведётся на основе теплотехнического расчёта, а не приблизительных ориентиров.
Последствия превышения допустимой длины
Контур, длина которого выходит за рекомендованные пределы, создаёт цепочку негативных эффектов. Первый из них — падение расхода теплоносителя. Насос не может протолкнуть достаточный объём воды через трубу с высоким сопротивлением, и дальние участки петли получают меньше тепла.
Второй эффект — увеличение температурного градиента. Вода остывает по мере движения, и разница температур между началом и концом петли может превысить допустимые 10 градусов. Это приводит к неравномерному нагреву пола и дискомфорту при ходьбе .
Третий эффект — накопление отложений. При низкой скорости движения теплоносителя взвешенные частицы оседают на стенках трубы, формируя слой шлама. Со временем это ещё больше увеличивает сопротивление и снижает теплопередачу. Специалисты прямо указывают, что тёплый пол с чрезмерно длинными контурами становится «шламосборником» .
Четвёртый эффект — ускоренный износ насосного оборудования. Работа на пределе напора сокращает срок службы циркуляционного насоса и повышает энергопотребление.
- Падение расхода теплоносителя и неравномерный прогрев.
- Увеличение температурного градиента по длине петли.
- Накопление шлама и снижение теплопередачи.
- Повышенная нагрузка на циркуляционный насос.
Проектирование с учётом реальных условий
Цифры, приводимые производителями и специалистами, служат ориентирами, а не абсолютными догмами. Реальная допустимая длина контура зависит от мощности насоса, диаметра труб, количества поворотов, теплоносителя и тепловой нагрузки помещения. В сложных случаях требуется гидравлический расчёт, который учитывает все эти факторы.
Для типовых частных домов с площадью тёплого пола до 150–200 квадратных метров практика показывает, что соблюдение правила «до 80 метров на контур» для трубы 16 мм обеспечивает стабильную работу системы без дополнительных сложностей. При необходимости охватить большую площадь разумнее увеличить количество контуров, чем длину каждого из них.
Коллекторные узлы имеют ограничения по количеству подключаемых петель. При длине контура около 90 метров к одному коллектору можно подключить не более 9 контуров, при длине 60–80 метров — до 11 петель . Эти ограничения также влияют на компоновку системы.
Балансировка как обязательное условие эффективной работы
После монтажа система требует балансировки — настройки балансировочных клапанов таким образом, чтобы все петли получали расчётное количество теплоносителя. Система считается отбалансированной, если минимальные и максимальные потери давления в контурах отличаются не более чем на 15–20% .
Чем ближе длины контуров, тем проще достичь баланса. Если один контур имеет длину 40 метров, а другой — 100 метров, разница в гидравлическом сопротивлении будет настолько велика, что короткая петля «заберёт» большую часть потока. Балансировочные клапаны помогут компенсировать этот дисбаланс, но ценой увеличения общего сопротивления системы и дополнительной нагрузки на насос.
Коллекторы со встроенными расходомерами значительно упрощают балансировку, позволяя визуально контролировать расход теплоносителя в каждой петле . Это делает систему более управляемой и предсказуемой в эксплуатации.
Практические рекомендации для проектирования
При планировании тёплого пола следует придерживаться нескольких принципов, снижающих риск ошибок. Контуры в пределах одного коллектора должны иметь сопоставимую длину — разброс не более 10–15 метров в идеале и не более 30–40% в качестве практического допуска. Для трубы 16 мм, наиболее распространённого решения, целевая длина контура составляет 70–80 метров.
Если помещение большое, его разбивают на несколько зон с отдельными контурами. Границы зон выбираются с учётом теплопотерь, расположения окон и назначения помещения. В краевых зонах с повышенными теплопотерями шаг укладки уменьшают, что увеличивает длину трубы на квадратный метр и требует более внимательного расчёта.
Транзитные участки от коллектора до помещения включаются в общую длину контура. Чем дальше коллектор от зоны обогрева, тем меньше остаётся «полезной» длины для самой петли. Это обстоятельство часто упускают из виду, размещая коллектор в удалённом помещении.
Соблюдение этих принципов на этапе проектирования обходится значительно дешевле, чем переделка системы после её запуска. Тёплый пол, спроектированный с учётом гидравлических ограничений, работает стабильно, равномерно прогревает помещение и сохраняет эффективность на протяжении десятилетий.
